OBD: o que é, como funciona e para que serve no veículo?

Resumo do artigo: o que você precisa saber sobre OBD

• O que é: o OBD é o sistema de diagnóstico de bordo do veículo. Ele registra códigos, parâmetros e informações eletrônicas que nem sempre aparecem no painel;
• OBD e OBD2: OBD é o nome geral do sistema; OBD-II, ou OBD2, é a segunda geração, mais padronizada, com conector de 16 pinos e protocolos comuns entre diferentes veículos;
• Como funciona: sensores e módulos monitoram o funcionamento do carro. Quando identificam uma condição fora do padrão, podem registrar códigos e outros dados que são acessados por meio de um scanner conectado à porta OBD;
• O que pode mostrar: dependendo do veículo e da ferramenta, a leitura pode revelar códigos de falha, parâmetros em tempo real, histórico de erros, informações de identificação e registros de quilometragem presentes nos módulos compatíveis;
• Códigos não são um diagnóstico final: os DTCs ajudam a indicar onde começar a investigação, mas não apontam necessariamente a causa exata nem qual peça deve ser substituída;
• Limitações importantes: nem todo problema gera código, nem todos os módulos disponibilizam os mesmos dados e apagar um registro não corrige a falha que o originou;
• Carros elétricos e híbridos: o OBD também pode ser utilizado nesses veículos, mas uma leitura genérica não significa um diagnóstico completo da bateria de tração, da degradação ou do sistema elétrico de propulsão;
• Na compra de usados: a leitura pode trazer informações adicionais, como divergências entre registros de quilometragem, histórico de erros ou indícios de troca de módulos. Esses dados precisam ser interpretados em conjunto e não comprovam adulteração sozinhos;
• OBD não substitui a vistoria: o diagnóstico eletrônico consulta informações dos módulos, enquanto a vistoria analisa outros aspectos do veículo, como estrutura, identificação, histórico e pintura;
• Na Super Visão: o Diagnóstico Eletrônico consulta os registros disponíveis nos módulos compatíveis. Já a Vistoria Certicar® analisa mais de 210 itens. São serviços diferentes e complementares, que ampliam o nível de informação e contribuem para mais transparência na negociação de usados e seminovos.

---

Os carros atuais registram muito mais informações do que aquilo que aparece no painel.

Enquanto o motorista vê uma luz acesa, os módulos eletrônicos podem armazenar códigos, parâmetros e registros relacionados à ocorrência.

É nesse ponto que entra o OBD, também chamado de OBD-II ou diagnóstico de bordo.

Por meio de uma conexão com o veículo, o sistema permite consultar determinadas informações registradas eletronicamente. Essa leitura pode ajudar a identificar anomalias, compreender o motivo de algumas luzes de advertência e reunir mais evidências sobre um carro usado antes de uma negociação.

Mas existe um cuidado importante: o OBD não é uma resposta automática para todos os problemas do veículo.

Um código de falha indica onde uma condição fora do padrão foi identificada. Ele não necessariamente revela, sozinho, qual peça precisa ser substituída. Da mesma forma, não encontrar códigos armazenados não significa que o carro esteja livre de problemas (ou possua adulterações).

Entender essa diferença é fundamental para usar o OBD de maneira adequada.

O que é OBD?

OBD é a sigla de On-Board Diagnostics, expressão que pode ser traduzida como diagnóstico de bordo.

Trata-se de um sistema embarcado que acompanha o funcionamento de componentes e sistemas monitorados eletronicamente. Quando uma condição fora dos parâmetros previstos é identificada, o veículo pode registrar um código de falha em seu módulo de controle.

O OBD nasceu ligado às políticas de controle de emissões. Seu objetivo inicial era identificar falhas que poderiam aumentar a emissão de poluentes e permitir que elas fossem percebidas antes que o problema se agravasse.

Com a evolução dos veículos, a tecnologia passou a oferecer mais recursos de comunicação e consulta.

A segunda geração do sistema, conhecida como OBD-II e frequentemente pesquisada como OBD2, estabeleceu padrões para o conector, a comunicação entre o veículo e as ferramentas de leitura, os parâmetros disponíveis e os códigos de falha.

Portanto, o OBD2 não é apenas aquela tomada encontrada no interior do carro. Ele faz parte de um conjunto formado por protocolos, módulos, sensores, padrões de comunicação e ferramentas de leitura.

Normas como SAE J1962, SAE J1979, SAE J2012, ISO 15031 e ISO 15765-4 estabelecem referências para o conector, a comunicação e os códigos apresentados pelo sistema.

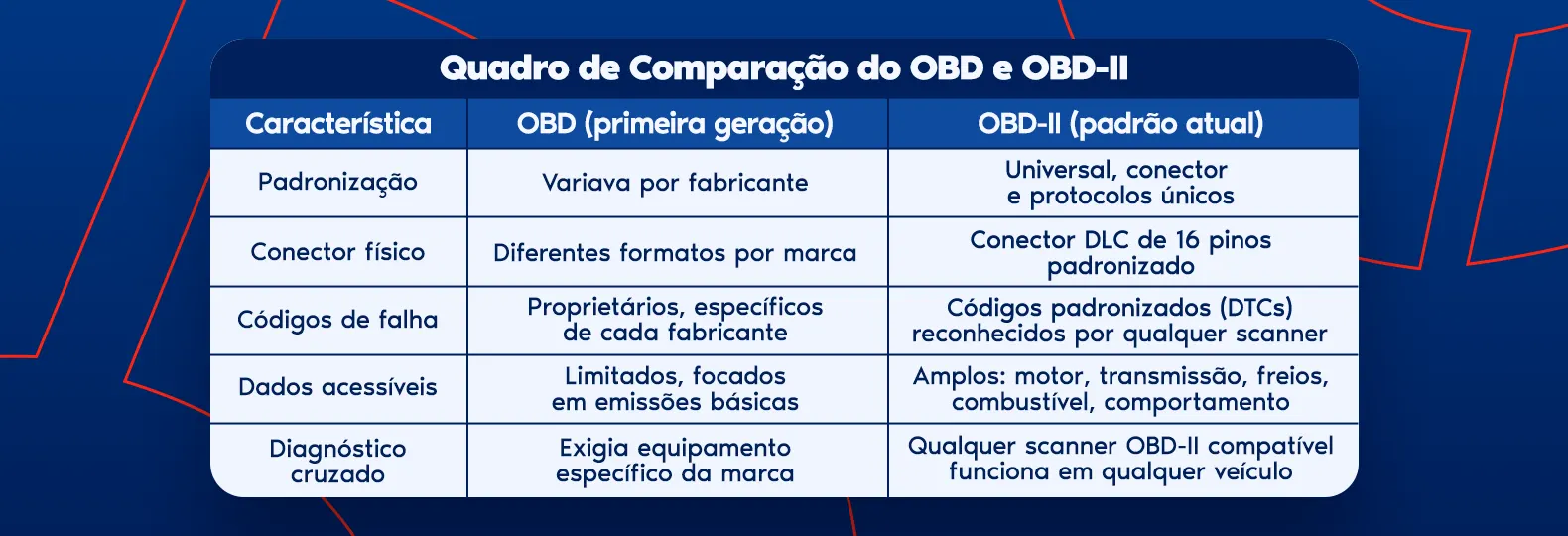

Qual é a diferença entre OBD e OBD2?

OBD é o nome geral dado ao diagnóstico de bordo. OBD2 corresponde à segunda geração padronizada dessa tecnologia.

Os primeiros sistemas OBD apresentavam diferenças consideráveis entre fabricantes. Conectores, protocolos e códigos podiam variar, dificultando a utilização de uma mesma ferramenta em veículos de marcas diferentes.

O OBD2 ampliou a padronização.

Com ele, os veículos passaram a seguir requisitos comuns para a tomada de diagnóstico e para um conjunto mínimo de informações relacionadas principalmente ao controle de emissões.

Isso não significa que todos os veículos forneçam exatamente os mesmos dados.

A padronização cobre um conjunto básico. Informações mais profundas, módulos adicionais, testes ativos e funções específicas ainda podem depender da marca, do modelo, do ano do veículo, da ferramenta utilizada e das permissões de acesso.

Por isso, um scanner genérico pode acessar algumas informações, enquanto um equipamento profissional com cobertura específica pode consultar uma quantidade maior de módulos.

Como funciona o sistema OBD?

O veículo utiliza sensores para acompanhar variáveis como temperatura, pressão, rotação, fluxo de ar, velocidade e composição dos gases, entre outras informações.

Esses dados são enviados aos módulos eletrônicos. Os módulos comparam os sinais recebidos com os parâmetros definidos para o funcionamento do sistema.

Quando uma condição fora do padrão é identificada, o processo pode seguir estas etapas:

1. O sensor ou módulo detecta uma anomalia.
2. O sistema registra a condição encontrada.
3. Um código de falha pode ser armazenado.
4. Dependendo do problema, uma luz de advertência é acesa no painel.
5. Uma ferramenta conectada à porta OBD solicita os dados disponíveis.
6. O sistema envia as informações que o veículo e a ferramenta têm capacidade de compartilhar.

No Brasil, o sistema é regulamentado dentro do Programa de Controle da Poluição do Ar por Veículos Automotores, o PROCONVE.

A Resolução CONAMA nº 354, de 2004, estabeleceu requisitos para a adoção do OBD em veículos leves, com foco na preservação do funcionamento dos sistemas de controle de emissões. A regulamentação brasileira evoluiu pelas etapas OBDBr-1, OBDBr-2 e OBDBr-3.

A regulamentação atual do OBDBr-3 utiliza referências como ISO 15031 e ISO 15765-4 e estabelece componentes e condições que devem ser monitorados conforme a aplicação do veículo.

Onde fica a porta OBD?

A porta OBD costuma ficar no interior do veículo, em uma posição acessível ao profissional ou ao usuário da ferramenta.

Na maioria dos automóveis, ela está localizada abaixo do painel, próxima à coluna de direção ou à região dos pedais. Em alguns modelos, pode aparecer atrás de uma tampa, dentro do console ou em outra área próxima ao motorista.

O conector padronizado possui 16 posições.

Apesar do formato comum, isso não significa que todos os pinos estejam ativos em todos os carros. A utilização depende do protocolo e da arquitetura eletrônica adotados pelo fabricante.

O ideal é consultar o manual do veículo antes de conectar qualquer dispositivo.

O que uma leitura OBD pode mostrar?

As informações disponíveis variam conforme o veículo, o módulo e o scanner utilizado. Entre os dados que podem aparecer estão:

• códigos de falha armazenados, presentes ou passadas;
• parâmetros em tempo real;
• condição em que determinada falha foi registrada;
• informações de identificação;
• registros disponíveis em diferentes módulos;
• histórico de erros;
• quilometragens registradas nos módulos compatíveis.

Ferramentas mais simples costumam se concentrar nos dados padronizados ligados ao conjunto de propulsão e ao controle de emissões.

Scanners profissionais podem oferecer uma cobertura maior. Dependendo da compatibilidade, eles conseguem acessar diferentes módulos, gerar gráficos, executar testes e apresentar orientações adicionais.

Ainda assim, nenhuma ferramenta consegue acessar automaticamente todas as informações de qualquer veículo. Fabricantes podem utilizar dados próprios, protocolos específicos e mecanismos de proteção.

O que são os códigos de falha OBD?

Os códigos de falha são conhecidos como DTCs, sigla para Diagnostic Trouble Codes.

Eles seguem uma estrutura padronizada. A norma SAE J2012 define o formato e os códigos que os sistemas OBD devem reportar quando detectam determinadas anomalias. Ela também reserva faixas para códigos específicos dos fabricantes.

Alguns exemplos conhecidos são:

P0300: falhas de combustão aleatórias ou em vários cilindros.

P0420: eficiência do sistema catalítico abaixo do limite esperado.

P0171: condição de mistura pobre no banco 1.

P0128: temperatura do líquido de arrefecimento abaixo da faixa esperada.

P0442: pequeno vazamento detectado no sistema de controle de emissões evaporativas.

Esses códigos não devem ser interpretados como uma ordem direta para substituir determinada peça.

O código P0300, por exemplo, informa que foram identificadas falhas de combustão. A causa pode estar relacionada a diferentes componentes ou condições. É necessário analisar sintomas, dados em tempo real e outras evidências antes de chegar a uma conclusão.

Em outras palavras, o código mostra onde começar a investigar, não necessariamente onde a análise termina.

O que são dados em tempo real?

Além dos códigos, alguns scanners conseguem acompanhar parâmetros enquanto o veículo está em funcionamento.

Esses dados podem incluir rotação do motor, temperatura, posição de sensores, carga calculada, velocidade e outras variáveis suportadas.

A leitura em tempo real permite observar como o sistema reage em determinadas condições.

Porém, uma informação isolada pode ser interpretada de forma incorreta. O valor esperado pode variar de acordo com o veículo, a temperatura, o combustível utilizado, a altitude e o momento de funcionamento.

Por isso, o acesso ao dado não substitui o conhecimento necessário para interpretá-lo.

O que é o registro de congelamento?

Alguns veículos armazenam o chamado freeze frame, ou quadro congelado.

Ele funciona como uma fotografia eletrônica do momento em que a falha foi registrada. O sistema pode guardar parâmetros como rotação, temperatura e carga do motor no instante da ocorrência.

Esse registro ajuda a compreender em qual situação o problema apareceu.

Por exemplo, uma falha pode ter sido identificada durante uma partida a frio, em velocidade constante ou sob maior exigência do veículo. Esse contexto é importante porque algumas anomalias são intermitentes e podem não se repetir quando o carro está parado.

Apagar o código resolve o problema?

Não.

Apagar um código remove o registro armazenado naquele momento, mas não corrige a causa da falha. Se a condição continuar presente, o sistema poderá identificar o problema novamente e registrar um novo código.

O apagamento também pode reiniciar os monitores de prontidão. Nesse caso, eles aparecem como “não prontos” até que o veículo complete determinados ciclos de funcionamento.

Por isso, vários monitores ainda não concluídos podem indicar que houve uma limpeza recente dos registros, uma desconexão da bateria ou outro procedimento que reiniciou o sistema.

Essa condição não comprova fraude ou adulteração. Ela apenas representa uma informação que precisa ser analisada em conjunto com outras evidências.

Quais são as limitações do OBD?

A principal limitação é que o OBD só pode mostrar aquilo que foi monitorado, registrado e disponibilizado pelo veículo.

Um problema pode não gerar código quando:

• o componente não é monitorado pelo sistema;
• a falha ainda não atingiu os critérios necessários;
• a ocorrência é intermitente;
• o dado não está disponível para uma ferramenta genérica;
• o código foi apagado recentemente;
• o veículo utiliza uma informação específica do fabricante;
• a condição não está relacionada aos sistemas cobertos pela leitura.

Assim, uma leitura sem códigos não comprova que o veículo esteja em perfeitas condições.

O OBD também não substitui a verificação de estrutura, identificação, histórico, pintura e conservação. Tampouco deve ser apresentado como uma avaliação mecânica completa.

Ele é uma fonte importante e complementar de informações.

Scanner OBD Bluetooth e scanner profissional são iguais?

Não.

Adaptadores Bluetooth geralmente se conectam a um aplicativo instalado no celular. Eles podem ser úteis para acessar dados básicos, acompanhar alguns parâmetros e consultar códigos genéricos.

Mas existem diferenças importantes de qualidade, compatibilidade e proteção.

Dispositivos muito simples podem apresentar falhas de comunicação, informações incompletas ou incompatibilidade com determinados protocolos. Também é necessário ter cuidado com aplicativos e adaptadores que permanecem conectados ao veículo.

A própria SAE possui orientações de segurança para dispositivos instalados de forma permanente ou semipermanente na porta de diagnóstico, com o objetivo de reduzir riscos de acesso não autorizado aos sistemas e dados do automóvel.

Scanners profissionais, por outro lado, costumam oferecer cobertura mais ampla, atualizações, suporte técnico e acesso a funções específicas. Ainda assim, a capacidade depende do equipamento e da licença contratada.

OBD funciona em carros elétricos e híbridos?

O OBD tradicional foi desenvolvido principalmente para monitorar sistemas relacionados à combustão e às emissões.

Nos híbridos, parte dessas funções continua relevante porque o veículo possui motor a combustão. Também podem existir dados relacionados ao sistema eletrificado, conforme o modelo e a ferramenta.

Nos veículos 100% elétricos, não existe emissão pelo escapamento. Mesmo assim, esses automóveis possuem diversos módulos eletrônicos e continuam necessitando de comunicação para diagnóstico.

A norma SAE J1979-3 estabelece serviços de comunicação para sistemas de propulsão de veículos de emissão zero.

Isso não significa que qualquer scanner genérico consiga informar a condição completa da bateria de tração.

Dados como estado de saúde, degradação, equilíbrio das células e condições do sistema de gerenciamento dependem da marca, do veículo, do equipamento e das permissões de acesso.

Portanto, é inadequado afirmar que uma leitura OBD comum realiza automaticamente um diagnóstico completo da bateria em carros elétricos.

Como o OBD pode ajudar na compra de um carro usado?

Na negociação de um usado ou seminovo, o painel mostra apenas uma parte da história. Por isso, além da leitura dos módulos, é importante saber como comprar um carro usado e quais informações devem ser verificadas antes da decisão.

Uma leitura eletrônica pode apresentar registros disponíveis em módulos compatíveis e ajudar a identificar pontos que merecem atenção.

Ela pode revelar, conforme a disponibilidade no veículo:

• divergências entre a quilometragem do painel e registros encontrados em módulos;
• histórico de erros;
• códigos presentes, pendentes ou permanentes;
• informações de identificação;
• indícios de substituição de módulos;
• monitores reiniciados recentemente.

Nenhum desses achados deve ser interpretado isoladamente.

Uma quilometragem diferente entre módulos, por exemplo, pode ter várias explicações. A troca legítima de um componente é uma delas. O mesmo vale para a ausência de informações em determinado módulo.

A leitura oferece evidências para uma análise mais informada. Ela não comprova sozinha a existência de adulteração.

Diagnóstico Eletrônico e vistoria veicular são complementares

A leitura dos módulos não substitui uma vistoria veicular.

Enquanto o diagnóstico eletrônico consulta os registros disponíveis nos sistemas compatíveis, a vistoria analisa outros aspectos importantes do veículo.

Na Super Visão, o Diagnóstico Eletrônico contempla, conforme a disponibilidade dos módulos, leitura de quilometragem, registros de identificação na VIN, histórico de erros, identificação de troca de módulos e informações sobre seu funcionamento. A página oficial também destaca que o serviço contribui para identificar indícios e reunir mais informações para a negociação.

Já a Vistoria Certicar® é um serviço exclusivo da Super Visão que analisa mais de 210 itens. Seu escopo inclui pontos relacionados à identificação, estrutura, histórico, pintura e funcionamento de itens acessórios.

Os serviços olham para informações diferentes.

O Diagnóstico Eletrônico consulta os dados registrados nos módulos disponíveis. A Certicar® amplia a análise para aspectos que não podem ser avaliados apenas por meio de um scanner.

Essa combinação contribui para aumentar o nível de informação entre comprador e vendedor e trazer mais transparência para a negociação.

Leia também: Entenda o laudo veicular

Perguntas frequentes sobre OBD

OBD e scanner automotivo são a mesma coisa?

Não. O OBD é o sistema de diagnóstico presente no veículo. O scanner é a ferramenta utilizada para se comunicar com esse sistema e solicitar os dados disponíveis.

Todo carro possui OBD?

A presença e o padrão dependem do país, do ano e da regulamentação aplicável. No Brasil, o OBD foi incorporado gradualmente ao PROCONVE por meio das fases OBDBr.

O scanner mostra a quilometragem verdadeira?

Ele pode encontrar quilometragens registradas nos módulos compatíveis. Diferenças entre esses registros e o painel são indícios que precisam de contexto. A leitura, isoladamente, não comprova adulteração.

Um carro sem códigos está livre de problemas?

Não. A ausência de códigos significa apenas que não foram encontrados registros disponíveis naquele momento e dentro do alcance da ferramenta utilizada.

É possível apagar os códigos?

Algumas ferramentas permitem apagar códigos. Isso não corrige a causa da falha. Caso o problema continue presente, o sistema poderá registrá-lo novamente.

O OBD avalia a bateria de um carro elétrico?

A resposta depende do veículo e da ferramenta. Uma leitura genérica não representa automaticamente um diagnóstico completo da bateria de tração ou de sua degradação.

Mais dados não eliminam a necessidade de interpretação

O OBD ampliou a quantidade de informações disponíveis sobre os veículos.

Por meio dele, é possível consultar códigos, parâmetros e registros que não são visíveis em uma observação externa. Mas o valor desses dados depende da forma como são interpretados e combinados com outras análises.

Um código não é um diagnóstico conclusivo. A ausência de códigos não comprova a inexistência de problemas. E uma leitura eletrônica não substitui a análise estrutural, de identificação, de histórico e de pintura do carro.
